一、織帶收卷機介紹

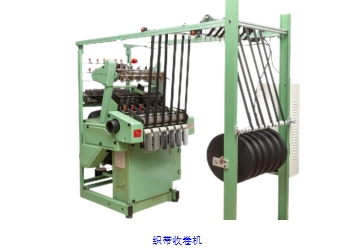

　　織帶收卷機常作為在織帶機之后連接的機器，作為軟帶或者薄膜等卷料生產線的收卷部分，其織帶機織出的原材料通過一定的方式在收卷軸上收卷成卷簡。

　　收卷機是一種自動收卷設備，主要用于將扁平或柔軟的材料卷成一定直徑的卷材。其產品結構主要包括卷筒、卷繞裝置、傳動裝置、控制裝置和支撐框架等部分。

　　卷筒是收卷機的核心部件，它由不銹鋼或鋁合金板材料卷制而成，具有一定的彈性和強度。卷繞裝置包括繞桿和夾持件，通過夾持件將材料夾緊在繞桿上，并通過傳動裝置帶動卷筒旋轉，使材料逐漸卷繞在卷筒上。

　　收卷機的工作原理是，當材料開始進入卷筒后，電機給出固定力矩帶動卷筒開始旋轉。隨著卷繞的進行，材料直徑逐漸增大，負載隨之增加，此時跟隨增大電機輸出轉矩，從而達到收卷均勻的效果。整個過程通過逐步增加張力使收卷達到理想效果。當達到一定直徑時，控制裝置會自動控制卷筒停止旋轉，同時傳動裝置也會停止帶動卷筒旋轉。

　　一、系統方案

　　(一)原方案

　　原方案利用磁粉離合器來控制收卷張力，其核心原理是利用激磁電流與轉矩之間的線性關系。當激磁電流通過磁粉離合器時，會產生一定的轉矩，該轉矩與電流成正比。通過精確地控制激磁電流的大小，就可以實現對收卷筒轉矩的精確控制，從而保持理想的張力。在這個系統中，監控收卷長度是至關重要的。隨著收卷的不斷進行，收卷長度會逐漸增加，卷徑跟隨增加導致負載增大，相應的，激磁電流也需要做出相應的調整以保持張力恒定。控制系統通過傳感器實時監測收卷長度，并將這些信息轉化為相應的激磁電流指令。當收卷長度增加時，傳感器會發送信號給控制系統，控制系統根據這個信號調整激磁電流，使轉矩增加，以保持張力不變。

　　(二)新方案

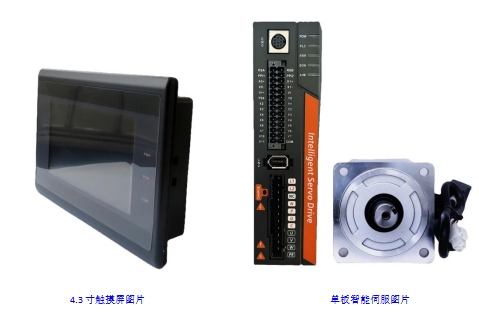

　　新方案是由4.3寸觸摸屏，單板智能伺服驅動器和伺服電機搭建的。在新方案中，我們使用4.3寸觸摸屏作為人機交互界面，單板智能伺服驅動器和伺服電機為核心器件，來實現對織帶收卷機的精確控制。為了實現對織帶收卷機的精確控制，我們采用4.3寸觸摸屏來設計友好的人機交互界面。在這個界面上，操作人員可以輸入初始扭力、扭力遞增等級，所需總的收卷長度，計算長度的轉輪周長即可使機器運行起來。同時，操作人員還可以實時查看當前的生產狀態和生產數據，如當前實際輸出力矩大小，總產量等。

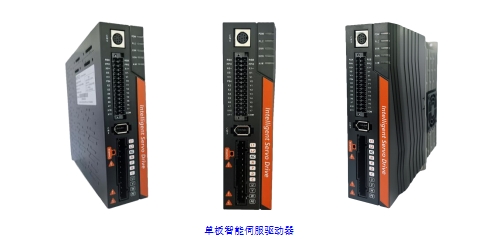

　　然后，我們使用單板智能伺服驅動器來控制伺服電機的運行。單板智能伺服驅動器是集成式伺服驅動器，它內置PLC功能，運動控制功能。通過單板智能伺服驅動器，我們可以精確地控制伺服電機的輸出力矩和轉向，從而實現對織帶收卷機的精確控制。同時，單板智能伺服驅動器還會實時監測伺服電機的運行狀態，當出現異常情況時，它會立即停止伺服電機的運轉，并且可以迅速輸出信號通知其它部件，以防止事故的發生?？偟膩碚f，利用4.3寸觸摸屏、單板智能伺服驅動器和伺服電機搭建織帶收卷機控制系統可以實現精確、高效、安全的控制。

　　一、系統優勢及總結

　　在織帶收卷機控制系統中，單板智能伺服具有以下優點：

　　1. 張力控制穩：單板智能伺服具有內置的張力控制功能，能夠精密控制收卷機的張力，確保卷材在收卷過程中保持恒定的張力，從而實現高精度的卷材收卷。這種控制方式能夠提高產品的質量和一致性。

　　2. 力矩環速度保護：單板智能伺服還具有力矩環速度保護功能，可以在卷材收卷過程中，實時監測力矩和速度的變化，當出現異常情況時，能夠迅速采取保護措施，防止設備損壞和生產中斷。這種保護功能提高了設備的可靠性和穩定性，降低了維護成本。

　　3. 性價比高：相對于其他類型的控制系統，利用單板智能伺服搭建的收卷機控制系統價格更加實惠。由于單板智能伺服具有高度的集成化和智能化，因此可以減少其他硬件和軟件的投入，從而降低整個控制系統的成本。

　　4. 可實現簡單手動操作：只需觸摸屏上切換手動模式，設定力矩與保護速度后，可控制卷筒隨意正反轉，方便調機和處理異常情況。

　　總之，利用單板智能伺服搭建的織帶收卷機控制系統具有張力控制、力矩環速度保護和價格實惠等優勢。這些優勢有助于實現高精度的卷材收卷，同時降低成本和提高生產效率。
